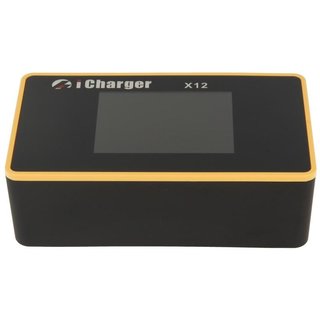

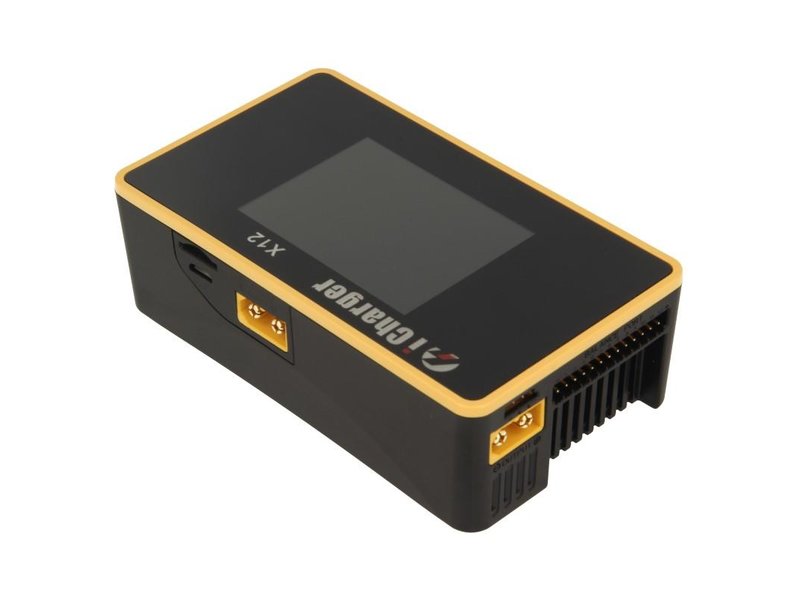

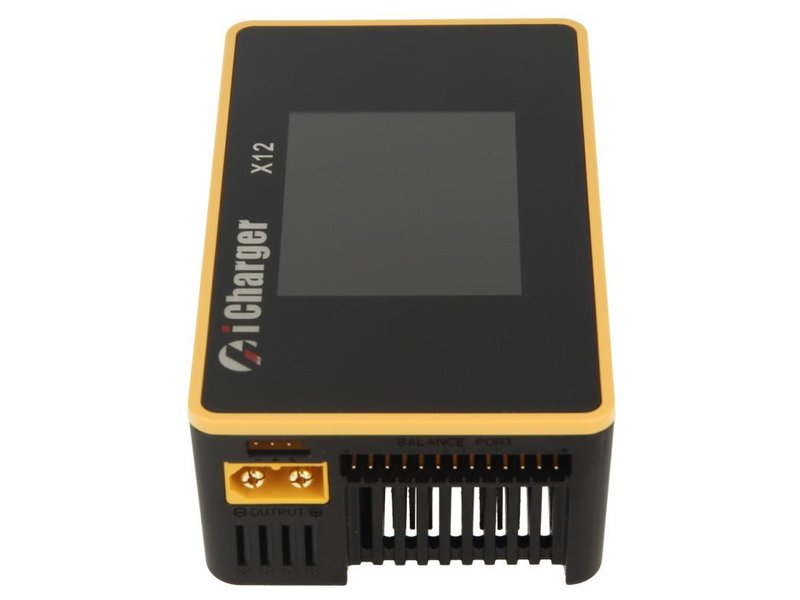

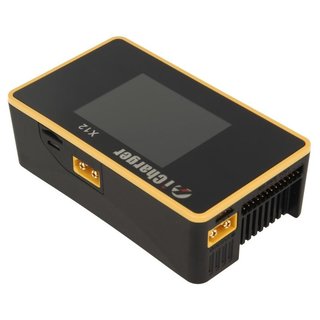

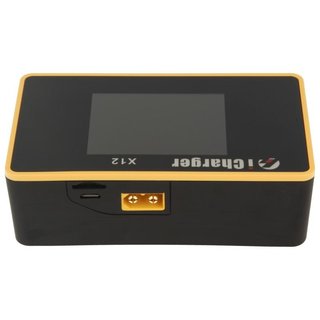

Mit dem neuen iCharger X12 hat der renommierte Hersteller Junsi ein Ladegerät im Hosentaschenformat auf den Markt gebracht welches bisher einzigartig in seiner Klasse ist. Bis zu 12s können direkt geladen werden!
Trotz den geringen Abmaßen von 112x64x37 mm wurden bei der Leistung und der Bedienbarkeit keine Abstriche gemacht.
Die technischen Daten können sich sehen lassen, 1100W Ladeleistung (Ab 23,5V), 1-12s LiPo Zellen und bis zu 30Ampere Ladestrom reichen auch für große Akkus mit hoher Kapazität. Natürlich lassen sich auch alle anderen Akkutypen wie zum Beispiel LiHV, LiIo, NiZn, PB, NiCd oder aber NiMh Akkus laden.
Die Entladeleistung liegt bei 50Watt, kann aber mittels externer Last (Entladewiderstand) auf bis zu 1100W erhöht werden. Natürlich beherrscht der iCharger X12 auch regeneratives Laden. Hierbei wird die Akkukapazität zum Beispiel von einem vollen Flugakku in die Versorgungsbatterie zurück gespeist.
Der Balancerstrom von 2 Ampere sorgt immer für perfekt angeglichene Zellenspannungen.
Ein USB Port und Micro SD Slot können zum loggen der Daten, aber auch für künftige Updates genutzt werden.
Die Menüführung ist nahezu identisch zu den bekannten Junsi iCharger 308DUO, 406 DUO oder aber 4010DUO.
Ein 2,4? IPS LCD Display sorgt für eine gute Lesbarkeit auch bei wenig Licht.
ACHTUNG! Um 12s laden zu können ist eine 13 polige XH Steckerleiste am Akku erforderlich! Es liegt KEINE Balancerplatine bei um z.B 2x6s als 12 laden zu können! (CB-12XH/EH)
Für 10s als 2x 5s kann die bekannte CB-1010 mit dem 11-11 Wire verwendet werden!
* Laden eines 12S Akkus mit 2 Balancer-Steckern *
Sie benötigen dazu eine Platine mit einem zum Akku und zum Ladegerät passenden Anschlusskabel. Dann folgende Reihenfolge unbedingt beachten:
- Zuerst das Ladegerät mit dem Netzteil oder einer Versorgungsbatterie verbinden. Wenn Sie ein Netzteil verwenden, dieses zuerst anschalten.
Aufpassen! Erst wenn die Akkus an die Balancerplatine richtig angeschlossen sind dann mit dem Ladegerät verbinden!
- Stecken Sie zuerst den ersten Balancer-Stecker der Zellen 1 - 6 "Akkus Minusseite, schwarzes Kabel" in den passenden 6S Steckplatz der Platine von der Minusseite her,
- anschließend stecken Sie den zweiten Balancer-Stecker der Zellen 6?12 in den zweiten 6S Steckplatz von der Plusseite her "Akkus Plusseite, rotes Kabel". Jetzt verbinden Sie es mit dem Ladegerät. Wenn es bis dahin nicht geblitzt und geraucht hat, haben Sie alles richtig gemacht!
- Jetzt erst verbinden Sie das dicke rote Haupt-Ladekabel "+" des Akkus mit dem Ladegerät, da- nach das dicke schwarze Haupt-Ladekabel "-".
Verbindungen: Kurzschlüsse vermeiden, ansonsten besteht Verletzungsgefahr! Diese beschriebene Reihenfolge gilt auch bei Ladungen von mehreren Akkus in Reihe!
Für Schäden und Defekte, die bei Nichtbeachtung entstehen können, sind Sie selbst verantwortlich!
Alle Junsi Ladegeräte der X und DUO Serie sind für den Einsatz im Modellbau entwickelt und zugelassen. Eine Industrielle Nutzung ist nicht vorgesehen und somit auch nicht zulässig!
EIGENSCHAFTEN
Eingangsspannung: 11-53VDC
Max. Leistung: 1100W
Länge (mm): 112
Max.Anzahl LiPo Zellen: 12
Balancer Ausgleichstrom pro Ausgang: 2A
Max. Ladestrom: 30A
Entladestrom Einstellbar bei Rückspeisung: 30A
Max. Anzahl NiCd/NiMH Akkus: 32
Eingangsstrom Grenze: 35A
Max. Spannung Bleibatterien: 40V
Max. Entladeleistung: 50W
Micro SD Karten Slot: Ja
Netzteil integriert: Nein
Stecker Typ Eingang: XT60
Stecker Typ Ladeausgang: XT60
